特点:
0~120V低压驱动
使用温度范围宽
亚毫秒的响应时间
应用范围:
激光腔调谐/移相器/精密定位/点胶阀/光纤拉伸/主动振动控制
材料及特性:
陶瓷材料:PZT锆钛酸铅
相对介电常数εref:5400
损耗因数:200×10-4
耦合因数:KP=0.62,K31=0.34,K33=0.68
压电系数:d31=-290pm/V,d33=+635pm/V
弹性柔顺常数:S E=18.1×10-12m²/N,S11E=14.8×10-12m²/N
频率常数:径向=2040m/sec,厚度=1800m/sec,横向=1410m/sec,纵向=1370m/sec
质量因数(谐振):70
密度:8g/cm³
居里温度:150℃
比热:380Ws/°K kg
热传导率:ca.1.5 Ws/m·K(轴向)
注:以上参数会随工作电场的变化发生显著变化

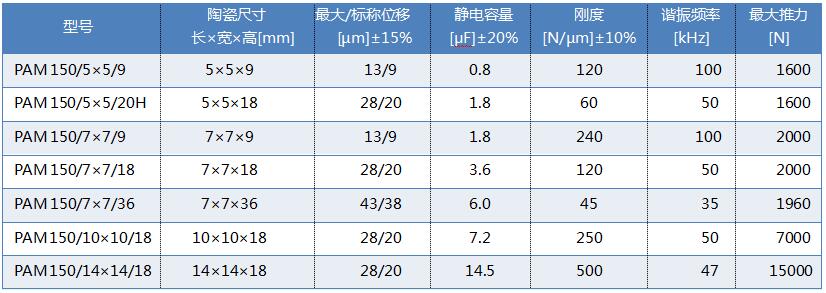

产品参数表:
典型应用方向:
激光腔调谐
移相器
精密定位
点胶阀
光纤拉伸
主动振动控制
低压叠堆压电陶瓷是将压电陶瓷基片叠层粘结共烧而成,这种工艺的压电陶瓷可以承受很大的压力刚度大,但承受拉力的能力有限。叠堆压电陶瓷多种尺寸及位移可满足不同应用的需求;

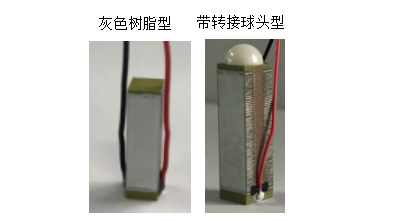

产品图片:
